CGZ 2000开关柜智能操控装置是针对电力开关柜研制开发的一款新型多功能的智能装置。
温度测量传感器采用自取电模式，无内置电池，免维护，为用户降低了维护成本和运营风险。
采用ZIGBEE短距离无线通信传输技术，信号纠错能力强，无方向性，使用安全可靠。
测温传感器采用不规则的掏空结构，保证传感器与被测静触头壁紧密接触的同时，不阻碍触头盒内的空气正常流通，不会因此造成温度升高，保证了设备正常安全运行。
CGZ2000系列开关状态智能操控装置
主要功能
本装置可以根据用户要求实现一次回路设备开关状态指示、柜内温湿度智能控制、断路器操控、对电气接点温度在线测量与报警（选配）、人体感应以及高压带电显示等功能。
本装置以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件，以及电气接点在线温度测量装置。
本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电气设备的安全可靠运行。
技术参数
1.供电电源：AC85V~265V 50Hz或DC110V/DC220V
2.环境条件
工作温度：-25℃~+55℃；贮存温度：-40℃~+85℃；温度传感器短时耐受温度：200℃。工作相对湿度：5%RH~95%RH
3.最大功耗：15W
4.绝缘性能
介质强度：装置能承受2KV/50Hz/1Min；工频耐压试验；绝缘电阻：≥100MQ
5.抗电磁干扰功能：符合GB/T14598.26的要求。
6.动态模拟一次接线图
模拟图(面膜)的制作：根据用户现场实际的一次接线方案、电压等级(35k V为柠黄色、10kV为绛红色、6kV为深蓝色)设计面膜。
动态模拟对象：断路器、手车位置、接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的.
模拟图显示内容如下：
1) 分闸(或回路)显示
2) 合闸(或回路)显示
3) 分预合闸闪烁指示
4) 接地显示
5) 储能显示
6) 工作位置显示
7) 试验位置显示
8) 手车进出过程中动态显示
9) 断路器、接地开关的防误闪烁提示
7.语音防误提示功能
1) 断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。
2) 接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。
3) 断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器，请分接地开关”。
4) 当柜体主回路已经送电时，柜前有人停留时，语音提示“本柜主回路已带电”。
8.操作功能
1) 分合闸操作
2) 储能操作
3) 远方/就地操作
4) 柜内照明操作
9.带电显示功能
1) LED启辉电压(kV)：母线电压x0.15
2) 闭锁启控电压(kV)：母线电压x040
3) 当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电源消失，闭锁触点不会误动作，被闭锁设备仍然可靠闭锁。
注意：客户可按如下技术参数，选用高压带电传感器。

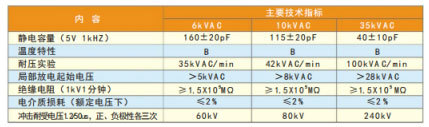

表4-1高压带电传感器技术参数表
10.柜内温湿度控制功能
温度测量范围：0C~99℃
湿度测量范围：0%RH~99%RH
测量精度：温度：±2℃
湿度：±5%RH
可带1~4路温湿度传感器及输出触点可显示柜内的温湿度测量值
用户可根据需要设置加热/除湿输出的上下限

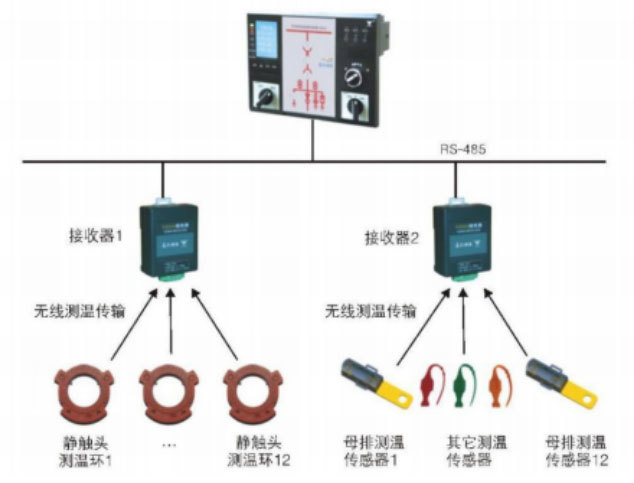

11.电气接点温度测量功能
温度测量范围：-40C~+125℃温度测量精度：±3C
无线收发频率：24~2.524 GHz数据保存时间：≥5年
接点温度测量点数：支持18个点，两个空间
温度传感器(电气接点测温)与接收器之间距离：<；6m(在同一无线封闭空间内)接收器与主控装置间距离：(RS-485总线)<；800m
12.通讯功能：带RS-485总线的通讯功能，通讯规约符合IEC MODBUS
13.外形尺寸238(长)x178(高)x105(深)(mm)
14开孔尺寸220(长)x163(高)(mm)
15.安装方式：面板式安装
附录：CGZ2000背板端子接线图
