CGR3000系列低压软启动器

该产品能有效地限制异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载。

所属分类：

低压软启动器

关键词：

相关附件：

CGR3000型说明书(加继电器).pdf

CGR3000型说明书.pdf

立即咨询

产品描述

C G R 3 0 0 0系列交流电动机软起动器是一款性能十分优异的新型电机起动设备。该产品能有效地限制异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。

1.作用

　　降低电动机的起动电流，减少配电容量，避免增容投资；

　　减少起动应力，延长电动机及相关部件的使用寿命；

　　多种起动方式及宽范围的电流、电压和时间等设定，可适应多种负载情况下的电机起停工作。

2.特点

C G R 3 0 0 0系列软起动器与同类产品相比有着显著的优势。

A.适用多种负载的起动方式

具备丰富多样的起动方式，方便的参数设置，使电动机在不同的负载下实现最佳的起动效果。

B.高技术性能

由于采用了高性能微处理器及强大的软件支持功能，使控制电路得以充分简化、优化，无需对电路参数进行调整，即可获得一致、准确的操作性能。

C.高可靠性

所有电气元件都经过了严格筛选，整机控制部分经过了高温循环试验和振动试验，从而保证了出厂产品的高可靠性。

D.优化的结构

独特的模块结构及上进下出的接线方式，引入抗干扰技术，合理布局控制板，键盘用I 2 C总线，体积小，方便集成、成套。

E.友好的人机交互界面

键盘显示内容丰富，操作直观便捷，可根据不同负载，对起动、停止、运行、保护等参数进行设置、修改，实时显示各种工作状态，能方便的查询各相工作电流、机器的温度和电源频率等。

F.完善的电机保护功能

　　具有在线运行能力，可实时监控工作电压、电流和温度，具备完善的电动机综合保护功能，又能把握适度的保护门槛，以最大可能保证电机稳定工作。

G.可重置额定输出电流

　　当软起动器标称功率比实际负载功率大时，可在一定范围内修改软起动器的实际输出电流，使其和实际负载大小相匹配，以保证软起动器对电机的起动效果和保护功能的准确性。

H.优异的软停车性能

　　当您设定了软停车工作模式后，不论是在起动过程中，还是在运行状态，均具备软停车效果；对于不同类型的负载，通过合理的参数设置均可实现平稳的停车效果，尤其适用于流水作业的灌装生产线和水泵类等负载。

I.支持工业现场总线

　　具有4 8 5通信功能，支持国际标准的Mod bus通信协议。

3.常规产品的使用条件：

　　供电电源：市电、自备电站、柴油发电机组。

　　三相交流：3 8 0 V（-2 0%，+1 5%），5 0/6 0 H z。

　　适用电机：一般鼠笼式异步电动机。

　　起动频率：标准产品建议每小时起停不超过1 5次（根据负载)。冷却方式：标准型为自然风冷。

　　防护等级：I P 0 0。

　　环境条件：环境温度在-2 5℃~4 0℃之间，湿度≤9 5%（2 0℃±5℃),无凝露；

　　无易燃、易爆、腐蚀性气体；

　　无导电性尘埃；

　　室内安装，通风良好；震动小于0.5 G；

　　海拔超过2 0 0 0米，应相应降低容量使用。根据电机的实际额定电流，在降容使用时请重置软起动器的额定输出，以保证各种控制参

　　数和故障保护的准确性。

4.工作原理

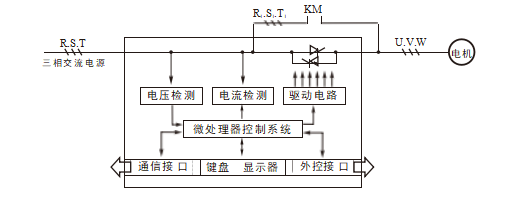

　　C G R 3 0 0 0系列电动机软起动器采用三对反并联的晶闸管串接于交流电机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机软起动的目的。当起动完成后，软起动器的输出达到额定电压，这时将通过旁路控制输出信号控制三相旁路接触器K M吸合，将电动机投入电网运行。

　　当旁路接触器吸合后，电动机进入旁路运行状态，软起动器自动关闭晶闸管的触发脉冲。如果您设定了软停车功能，在停车时，软起动器将先行开通晶闸管，然后断开旁路接触器，再逐渐减小晶闸管的导通角，使电动机慢慢的停下来，达到软停车的目的，工作原理如下图。
